Bina ve Tünel Kalıpları

Duvar ve döşemenin tek seferde döküldüğü, günlük döküm çevrimine imkân veren endüstriyel kalıp sistemi.

Tünel kalıbı, perde duvar ile döşemeyi tek operasyonda döken yarım tünel formundaki çelik kalıp sistemidir. Tekrarlı plan şemasına sahip konut, otel, yurt ve toplu konut projelerinde inşaat süresini belirgin biçimde kısaltır.

Sistem nasıl çalışır?

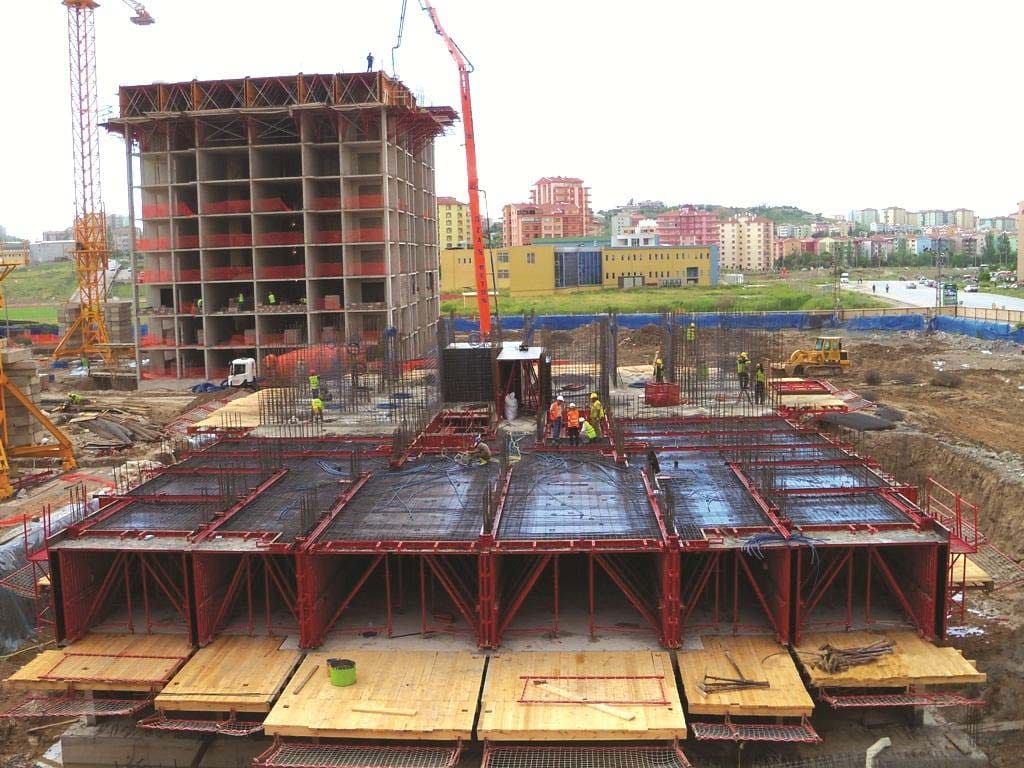

İki adet yarım tünel karşılıklı konumlandırılarak bir oda hacmi oluşturulur. Donatı yerleştirilir, beton tek seferde dökülür ve ertesi gün kalıp vinçle sökülerek bir sonraki aksa taşınır. Duvar ve döşeme arasında soğuk derz oluşmadığı için yapı monolitik davranır; bu da deprem performansına doğrudan katkı sağlar.

Sistem, kat başına düzenli bir çevrim kurar. Kalıp sayısı ve vinç kapasitesi doğru planlandığında günlük döküm ritmi yakalanabilir. Acer olarak tünel kalıplarını, projenizin kat planına ve döküm senaryonuza göre boyutlandırıyoruz.

Öne çıkan özellikler

Duvar ve döşemenin monolitik dökümü, soğuk derz yok
Sıva gerektirmeyen düzgün beton yüzeyi
Yüksek tekrar kullanım sayısı ile birim maliyette düşüş
Kalıp sökme ve taşıma için entegre kaldırma noktaları
Çalışma platformu, korkuluk ve dış cephe iskelesi ile bütünleşik tasarım
Ayarlanabilir kat yüksekliği ve açıklık seçenekleri

Nerelerde kullanılır?

Toplu konut ve site projeleri
Otel ve öğrenci yurdu yapıları
Askeri lojman ve kamu konut projeleri
Tekrarlı plan şemasına sahip tüm betonarme yapılar

Teknik notlar

Değerler projeye göre belirlenir; aşağıdaki aralıklar tipik uygulamalar içindir.

Kalıp gövdesi: Kaynaklı çelik profil taşıyıcı iskelet
Kalıp yüzeyi: Çelik sac, projeye göre kalınlık seçimi
Kat yüksekliği: Projeye özel ayarlanabilir
Sökme yöntemi: Kule vinç ile yatay çekme ve kaldırma
Yüzey işlemi: Kumlama + endüstriyel boya
Ek donanım: Çalışma platformu, korkuluk, dış iskele, ayar mekanizmaları

Galeri

Büyütmek için görsele tıklayın

SSS

Belirleyici olan metrekare değil, tekrar sayısıdır. Aynı plan şemasının çok sayıda tekrarlandığı projelerde sistem kendini hızla amorti eder. Az katlı ve plan şeması sürekli değişen yapılarda panel kalıp sistemleri daha uygun olabilir.

Evet. Tünel kalıbı vinçle sökülüp taşınacak şekilde tasarlanır. Vinç kapasitesi ve konumu, kalıp boyutlandırmasıyla birlikte planlanmalıdır.

Doğru bakım yapılan çelik kalıpla elde edilen yüzey genellikle sıva gerektirmez, doğrudan alçı veya boya uygulamasına hazırdır. Bu, kaba sıva işçiliğinden ve süresinden tasarruf anlamına gelir.
